Блоки живлення однаково важливі для схем підсилювача PS Audio
25 жовтня 2018 року Пол Макгоуан
Факт чи вигадка?
Я розробляю електронні схеми вже 50 років. Мені знадобилося майже половина цієї кількості років, щоб я нарешті зрозумів важливість джерел живлення в ланцюгах.
У мої попередні дні я думав про джерела живлення, як і більшість інженерів: необхідні доповнення до найважливішого біта, який обробляє сигнал. Потрібно було лише підтримувати їх адекватними з точки зору подачі струму та напруги, чистотою, регулюванням та низьким рівнем шуму. Важливі частини, схема, яка мала значення, були окремими.
Знання та пиха - це потужні коктейлі, які заважають нам вчитися. Мені потрібно було витягнути голову з книг експерта і піти в дику невідомість, де робляться відкриття та прогрес.
Ось у чому річ. Блоки живлення та сигнальні схеми є частиною системи так само, як ваше серце та артерії працюють разом: окремо, але кожен невблаганно прив'язаний до іншого.
Проблема для інженерів зрозуміти цю концепцію ускладнюється через те, як ми бачимо схеми. Типова схема відокремлює джерело живлення від сигнальної схеми, спонукаючи тим самим інженерів ігнорувати їх як систему. Погляньте на цю схему як приклад.

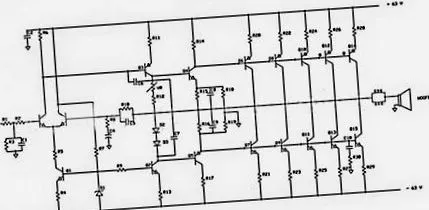

Ви бачите схему сигналу. Зверніть увагу, джерело живлення навіть не відображається. Швидше, це мається на увазі з простим показником +/- 63 вольта вкрай праворуч. Якби у нас була повна схема, ми мали б другу сторінку, де блок живлення відображався як окрема і (майже) не пов’язана схема. Насправді вони не відокремлені, як і мій приклад вашого водопроводу.
Коли ми розглядаємо блок живлення та підсилювач як блок, ми раптом усвідомлюємо, що підсилювач - це просто продовження джерела живлення, а не навпаки. Клапани (будь то транзистори або трубки) контролюють потік того, що здатний подавати блок живлення. Тут швидкість джерела живлення, струм, перехідна реакція, імпеданс трасу чи ланцюга, накопичення та відновлення енергії та проблеми заземлення впливають на якість почутого.
Отже, відповідь на те, чи мають значення джерела живлення настільки ж важливе значення, як і схема, є простим так. Так, чорт візьми!
