Ан електричний ланцюг - це з’єднання компонентів, здатних проводити електричний струм. Прості електричні схеми мають провідники (зазвичай це дроти), компонент, що забезпечує живлення (наприклад, акумулятор або настінна вилка) і компонент, який поглинає потужність, що називається навантаженням. Прикладом навантаження є лампочка, і завжди повинен бути зворотний шлях, щоб електрони мали можливість повернутися до джерела живлення від навантаження. Кожна схема призначена для подачі потужності на один або кілька навантажень. Наприклад, у бумбоксі потужність надходить на динаміки. Так само потужність лампи надходить до лампочки. Схема дозволяє заряду вийти з одного боку джерела живлення і повернутися з іншого боку джерела живлення.
Схеми можуть бути послідовно, паралельними або комбінованими з двох, які називаються послідовно-паралельними схемами. [2] Щоб прочитати більше про ці різні схеми схем, відвідайте: послідовна схема та паралельна схема.

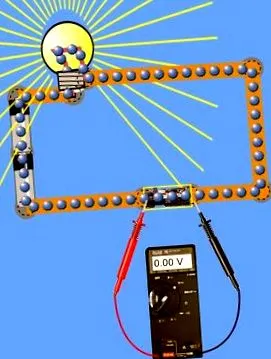

На малюнку 1 ланцюг замкнутий (заряд може вийти з джерела живлення, пройти через лампочку і повернутися до джерела живлення), і лампочка діє як навантаження. Зверніть увагу, що показники вольтметра відображають 0 В, оскільки на електричному вимикачі є 0 падіння напруги. [1]
Зміст
Обрив ланцюга
Розімкнута ланцюг (подібна схемі на малюнку 2) має фізичну розрив на шляху провідності, де струм падає до 0, а опір стає нескінченним (занадто високим для вимірювання омметром). Однак напругу можна виміряти, оскільки вольтметр з'єднується через відкриту клему. [3] Зверніть увагу, що розімкнута ланцюг не є справжньою ланцюгом, оскільки заряд з одного боку джерела живлення не може вийти і повернутися на іншу сторону джерела живлення.
На малюнку 2 перемикач піднятий, отже розмикання ланцюга означає, що струм не має повного шляху і лампочка не працює. Вольтметр все ще може бути підключений і відображає показання 18 вольт через наявність двох 9 В батарей послідовно. [1]
