Імпульсний блок живлення Акопійські джерела живлення

Імпульсні джерела живлення, які іноді називають джерелами живлення SMPS, комутаторами або джерелами живлення в режимі перемикання, регулюють вихідну напругу, використовуючи складну високочастотну техніку комутації, яка використовує широтно-імпульсну модуляцію та зворотний зв'язок. У імпульсних джерелах живлення Acopian також застосовується велика фільтрація та екранування ЕМІ, щоб послабити як загальний, так і диференційний шум, що подається на лінію та навантаження. Гальванічна ізоляція є стандартною для наших комутаторів, що забезпечує для наших користувачів вхідні сигнали на вихід і вихід на землю для максимальної універсальності. Комутаційні регульовані джерела живлення є високоефективними, невеликими та легкими, і доступні як в одиничному, так і в ширококонфігураційному конфігураціях вихідного та постійного струму. Наші низькопрофільні імпульсні джерела живлення з широким регулюванням можуть регулюватися напругою або струмом і програмуватися зовні.

Навіщо використовувати імпульсні блоки живлення?
Імпульсні блоки живлення менші, легші та ефективніші, ніж лінійні джерела живлення. Наприклад, для лінійного джерела живлення потужністю 250 Вт знадобиться 600 на 3 монтажного простору і важить 26 фунтів, тоді як для порівняльного імпульсного джерела змінного струму потрібно 60 на 3 монтажного простору і важить 2 фунти. Лінійні блоки живлення мають ККД в діапазоні 40% -60%, тоді як імпульсні блоки живлення падають в діапазоні 70% -90%. Це означає, що менше енергії витрачається як тепло, таким чином нижчі експлуатаційні витрати.

Що таке широке регулювання вихідного джерела живлення?
Типові джерела живлення мають фіксовану вихідну напругу з регульованим діапазоном ± 0,5 вольт. Вихідні джерела живлення з широким регулюванням постійно регулюються в усьому діапазоні вихідних значень, від 0 вольт до номінальної вихідної напруги. Acopian виробляє джерела змінного та постійного струму в обох стилях, завдяки нашому низькопрофільному комутованому режиму з широким регулюванням джерела живлення, що має вихідну напругу та струм, що регулюються за допомогою внутрішньої викрутки або зовнішнього сигналу 0-10VDC або 0-5VDC. Доступні опції для віддаленого налаштування через Ethernet, RS232, RS485 або USB-з'єднання.

Чи потребують джерела живлення Акопія мінімальне навантаження для належного регулювання?
Ні. Усі джерела живлення Акопія попередньо завантажені. Регулювання вихідної напруги постійного струму буде в межах специфікацій від 0% до 100% навантаження.

Що таке універсальний вхід?
Типовий блок живлення має фіксований вхід змінного струму і повинен бути замовлений з входом 115 В змінного струму або 230 В змінного струму. Низькопрофільні та вузькопрофільні імпульсні джерела живлення Acopian постачаються з універсальним входом, приймаючи 90-265VAC, 49-420HZ або 110-350VDC. Це дозволяє забезпечити максимальну гнучкість та мінімум запасних частин, особливо при розробці системи, яка застосовуватиметься як у США, так і за кордоном.

Що таке корекція коефіцієнта потужності?
Більшість електричних пристроїв, таких як джерела живлення, мають індуктивний компонент на входах змінного струму, що призводить до коефіцієнта потужності менше одиниці (1). Це означає, що номінал вольт-ампер (ВА) пристрою, що генерує електроенергію, повинен бути вищим, ніж фактично споживані вати. Це підвищує витрати на виробництво комунальних послуг, оскільки вони повинні постачати VARS, які не працюють, разом із ватами. Низькопрофільні та вузькопрофільні імпульсні джерела живлення Acopian розроблені з електронним вводом, що коригує коефіцієнт потужності, що призводить до коефіцієнта потужності майже до одиниці (зазвичай, 99). Багато комунальних підприємств стягують з промислових споживачів "штраф за коефіцієнт потужності", а використання джерел живлення, скоригованого в режимі перемикання в режимі Acopian, зменшить експлуатаційні витрати.

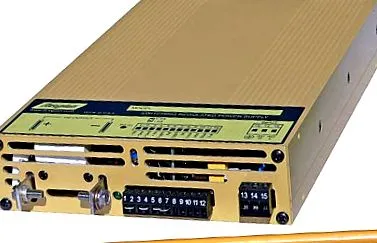

комутація джерела змінного/постійного струму з PFC
288 Вт
1U високий

Що таке регульоване струмом джерело живлення?
Типові джерела живлення регулюються напругою, що означає, що вихідна напруга залишатиметься постійною протягом усього діапазону вихідного струму. Низькопрофільні перемикачі режиму Acopian з широким регулюванням живлення можуть регулюватися напругою або регулювати струм, залежно від налаштувань навантаження та джерела живлення. Наприклад, уявіть собі джерело живлення 10 В постійного струму, 5 А з підключеним навантаженням, яке забирає 3 А при 10 В. Якщо горщики Vadj і Iadj повністю розташовані за годинниковою стрілкою, джерело живлення регулюватиме напругу 10 В постійного струму, а вихідний струм становитиме 3 А. Якщо горщик Vadj повільно повертається проти годинникової стрілки, вихідна напруга буде відслідковувати налаштування горщика. Якщо його залишити на рівні 5 В постійного струму, вихід залишатиметься на рівні 5 В постійного струму, а струм зменшиться до 1,5 А. Режим регулювання струму відрізняється. Залиште горщик Vadj повністю за годинниковою стрілкою і поверніть горщик Iadj проти годинникової стрілки. Коли Iadj досягне 3А, джерело живлення почне регулювати струм. Коли Iadj горщик стає нижчим, вихідна напруга почне зменшуватися, щоб підтримувати струм, на який встановлений Iadj pot. Якщо його залишити на рівні 2А, вихідний струм залишиться на рівні 2А, вихідна напруга регулюється до напруги, необхідної для підтримання його на рівні 2А (у цьому випадку 6,7 В).
