Як припаяти повне керівництво для початківців
Навчитися паяти за допомогою правильної техніки пайки - це фундаментальна навичка, якою повинен володіти кожен виробник. У цьому підручнику ми викладемо основи паяльників, паяльних станцій, типи припою, розпаювання та поради щодо безпеки. Незалежно від того, будуєте ви робота або працюєте з Arduino, знання способу пайки стане в нагоді.

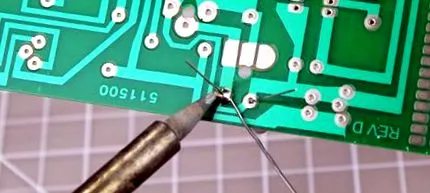

Якщо вам потрібно було розібрати будь-який електронний пристрій, що містить друковану плату, ви побачите, що компоненти кріпляться за допомогою пайки. Пайка - це процес з’єднання двох або більше електронних деталей шляхом розплавлення припою навколо з’єднання. Припій - це металевий сплав, який при охолодженні створює міцний електричний зв’язок між деталями. Незважаючи на те, що пайка може створити постійне з'єднання, її також можна змінити за допомогою інструменту для розпаювання, як описано нижче.
Хороша річ в тому, як навчитися паяти, - це те, що для початку вам не потрібно багато. Нижче ми розповімо про основні інструменти та матеріали, які вам знадобляться для більшості ваших проектів пайки.
Паяльник
Паяльник - це ручний інструмент, який підключається до стандартної розетки змінного струму 120 В і нагрівається, щоб розплавити припій навколо електричних з'єднань. Це один з найважливіших інструментів, що використовується при пайці, і він може бути в декількох варіаціях, таких як ручка або пістолет. Новачкам рекомендується використовувати паяльник у стилі ручки в діапазоні від 15 Вт до 30 Вт. Більшість паяльників мають взаємозамінні наконечники, які можна використовувати для різних паяльних програм. Будьте дуже обережні, використовуючи будь-який тип паяльника, оскільки він може нагріватися до 896 ° F, що є надзвичайно гарячим.
Паяльна станція
Паяльна станція - це вдосконалена версія основної автономної паяльної ручки. Якщо ви збираєтеся робити багато пайки, це чудово мати, оскільки вони пропонують більше гнучкості та контролю. Основною перевагою паяльної станції є можливість точного регулювання температури паяльника, що чудово підходить для ряду проектів. Ці станції також можуть створити безпечніший робочий простір, оскільки деякі включають вдосконалені датчики температури, налаштування попередження та навіть захист паролем для безпеки.
Наконечники паяльника
В кінці більшості паяльників є взаємозамінна деталь, відома як паяльний наконечник. Існує безліч варіантів цієї підказки, і вони мають найрізноманітніші форми та розміри. Кожен наконечник використовується з певною метою і має виразну перевагу перед іншим. Найпоширенішими наконечниками, які ви будете використовувати в проектах електроніки, є конічний наконечник і наконечник долота .
Конічний наконечник - Використовується в прецизійній електронній пайці завдяки дрібному наконечнику. Завдяки загостреному кінці він здатний подавати тепло на менші площі, не впливаючи на його оточення.
Наконечник зубила - Цей наконечник добре підходить для пайки проводів або інших великих компонентів завдяки своєму широкому плоскому наконечнику.
Кредит на зображення - Sparkfun.com
Латунь або звичайна губка
Використання губки допоможе зберегти наконечник паяльника в чистоті, видаливши утворюється окислення. Наконечники з окисленням, як правило, чорніють і не сприймають припой, як це було коли він був новим. Ви можете використовувати звичайну мокру губку, але це, як правило, скорочує тривалість життя наконечника через розширення та стискання. Крім того, мокра губка тимчасово знизить температуру кінчика при витиранні. Кращою альтернативою є використання латунної губки, як показано зліва.
Паяльна підставка
Підставка для паяльника дуже проста, але дуже корисна і зручна в користуванні. Ця підставка допомагає запобігти контакту наконечника гарячого заліза з легкозаймистими матеріалами або випадкових травм вашої руки. Більшість паяльних станцій поставляються з вбудованою системою, а також містять губку або латунну губку для очищення наконечника.
Припій
Припій - це металевий сплав, який розплавляється, створюючи постійний зв’язок між електричними частинами. Він поставляється як у свинцевих, так і у безсвинцевих варіантах, діаметри яких становлять 0,032 ″ та 0,062 ″, що є найбільш поширеними. Всередині серцевини припою знаходиться матеріал, відомий як флюс, який допомагає поліпшити електричний контакт та його механічну міцність.
Для пайки електронікою найчастіше використовується тип безсвинцевого каніфольного сердечника. Цей тип припою зазвичай складається зі сплаву олово/мідь. Ви також можете використовувати привинчений каніфольний стрижень 60/40 (60% олова, 40% свинцю), але він стає менш популярним через проблеми зі здоров’ям. Якщо ви все-таки використовуєте свинцевий припій, переконайтесь, що у вас є належна вентиляція та ви миєте руки після використання.
Купуючи припій, переконайтеся, що НЕ використовуєте припой з кислотним сердечником, оскільки це може пошкодити ваші ланцюги та компоненти. Кислотний припой продається в магазинах для дому та в основному використовується для водопроводу та металообробки.
