Математична модель, що описує вплив геометричних параметрів багатоканальних штампів на

Анотація

У статті представлена ​​сформульована математична модель, яка дозволяє визначити необхідну силу стиску в процесі екструзії сухого льоду із застосуванням багатоканальних штампів. Це головний параметр у процесі екструзії сухого льоду на основі поршнів. Зазначена модель була розроблена з метою подальшого підвищення енергоефективності цього процесу екструзії. Це дозволяє визначити величину сили стискання, враховуючи 12 змінних, що стосуються геометричних параметрів штампа та фізичних характеристик сухого льоду. Крім того, у статті також подано опис методологій емпіричного дослідження разом із результатами. Вони були проведені для того, щоб визначити різницю між результатами математичного моделювання та фактичними результатами вимірювань. В заключній частині статті представлені результати аналізу чутливості математичної моделі до зміни фізичних характеристик сухого льоду. Сформульований інструмент може бути використаний для адаптації геометричних параметрів матриці для отримання бажаного значення сили стискання та грануляції сухого льоду із зменшеним споживанням енергії.

1. Вступ

В даний час ми спостерігаємо спільний інтерес міжнародної спільноти до пом'якшення змін клімату [1,2]. Зміна клімату є результатом, серед інших факторів, збільшення викидів парникових газів, включаючи CO2 [3,4]. В усьому світі галузеві галузі, що займаються виробництвом аміачних сполук та виробництвом електроенергії, є одним з основних джерел викидів СО2 [5,6]. Вказані джерела викидів парникових газів трактуються як високоорієнтовані джерела, де використання установок для уловлювання СО2 виправдано як соціальними, так і економічними причинами [5,7]. Дуже часто видобутий газ стає побічним продуктом процесу і підлягає подальшій переробці джерелом [8]. Однак кількість видобутого матеріалу, як правило, перевищує потужність на місці для його утилізації, і тому він передається зацікавленим реципієнтам для утилізації, наприклад, у процесі збагачення видобутої нафти або в системах карбамідної системи [5,9].

На ринку було помічено, що є одержувачі, зацікавлені в рідкому діоксиді вуглецю для його використання в кристалізації [10,11]. Матеріал у такому стані характеризується температурою -78,5 ° C та сублімацією в нормальних умовах [12,13]. Через зазначені своєрідні характеристики його часто називають загальною назвою «сухий лід» [14,15,16]. Він використовується, серед іншого, для транспортування матеріалів [17,18], очищення поверхні [19,20,21,22,23,24] та дезінфекції [16,25]. Однак у процесі кристалізації рідкого СО2 отримують фрагментований матеріал [26], що призводить до короткого часу сублімації та низької ефективності його використання, наприклад, у холодильних процесах [27]. Тому, щоб продовжити час сублімації матеріалу, а також підвищити ефективність його використання, він ущільнюється та доставляється, наприклад, у вигляді гранул [28].

Гранульований сухий лід отримують екструзією на машинах, що використовують робочу систему на основі поршнів, як показано на малюнку 1. В результаті розширення рідкого СО2 у закритій циліндричній робочій камері (1) матеріал кристалізується. Згодом рух ущільнювального поршня (2) стискає подрібнений сухий лід. Процес триває до тих пір, поки сила, прикладена поршнем FT, не врівноважується силою опору FER, необхідною для подолання матеріалу, що підлягає натисканню через штампові канали. Значення сили опору FER впливає на щільність продукту, де для підвищення ефективності використання стисненого діоксиду вуглецю виправдано досягти максимально можливого значення зазначеного параметра матеріалу [27]. Доступна тематична література пропонує сформульовані алгебраїчні моделі, що описують взаємозв'язок між граничною силою ущільнення та геометричними параметрами конвергентного штампового каналу [29,30].

вплив

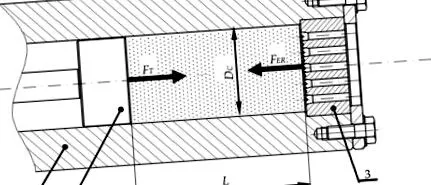

Збірка екструзійної системи з використанням кривошипно-поршневої техніки: 1 - робоча камера, 2 - ущільнювальний поршень, 3 - багатоканальна плашка, L - висота агломерованого осаду, DC - діаметр робочої камери, FER - сила опору екструзії штампа, FT - сила, що застосовується поршень [10].

Моделі, доступні в предметній літературі, не стосуються екструзії фрагментованого матеріалу з використанням багатоканальних штампів, які успішно застосовуються для екструзії вуглекислого газу. Для того, щоб заповнити прогалини в предметній літературі, була проведена робота по формулюванню алгебраїчної моделі, що дозволяє встановити співвідношення між геометричними параметрами багатоканальної плашки та значенням сили опору.

2. Теоретичний аналіз процесу екструзії з використанням штампів

Аналіз проводився на основі моделі, доступної в предметній літературі [29]. Передбачається, що сила ущільнення, необхідна для здійснення процесу екструзії в єдиному збіжному круговому симетричному каналі, є результатом балансу розсіювання енергії на формуючій ділянці PD, який необхідний для подолання опору тертю Pµ, а також значення лінійної швидкості матеріал на початку протоки. Цей взаємозв'язок виражається за такою формулою:

Виходячи з гіпотези Губера [29], межа границі текучості визначали як 3 τa. Отже, величина розсіяної потужності PD, як функція геометричних та кінематичних параметрів процесу в осьово-симетричному каналі, може бути описана за допомогою такого рівняння:

На основі величини витіснення продукту була встановлена ​​алгебраїчна формула для опису дисперсії дисипації енергії внаслідок тертя в симетрично збіжному формуючому каналі PμS:

де SS - площа поверхні сторони збіжної ділянки. Його значення можна описати за такою формулою:

Після інтегрування та перетворення наведених рівнянь (див. Рівняння (3) та (4)) ми знаходимо наступне рівняння:

Згодом потужність тертя в циліндричній ділянці формувального каналу визначали аналогічним чином, використовуючи таке рівняння:

де SC - площа поверхні бічної частини циліндричного перерізу, яку можна описати за допомогою наступного рівняння:
