Наукові дослідження Шунгіта

Пухір Х.А., Махмуд М.Ш.

Досліджено дію феромагнітних домішок у поглиначах шунгіту на електромагнітній основі. Встановлено наявність магнітного порошку частинок у композитній структурі, що впливає на загасання та відбиття характеристик екрануючого матеріалу. Встановлено, що точна кількість магнітних включень по відношенню до порошку шунгіту є основною для коефіцієнта відбиття і впливає на ослаблення електромагнітного випромінювання. Досліджено сполуку з порошками шунгіту та нікель-цинкового фериту в різних відсотках. Показана залежність екрануючих характеристик композиту. Розглянуто використання цих композиційних матеріалів для створення електромагнітних екрануючих конструкцій.

Вступ

Експериментуйте

Результати і обговорення

Дослідження, що вимірювали екрануючі характеристики, дозволяють припустити, що наявність у шунгітовому екрануючому матеріалі магнітних включень впливає на відбивну здатність екрану. Значне зниження відбивної здатності (рис. 1b) для зразка, герметизованого поліетиленом, у складі якого 70% шунгіту та 30% NiZn-фериту. Розглянутий зразок демонструє найменшу відбивальну здатність у присутності металевого відбивача за зразком в діапазоні від 8 до 9,5 ГГц (рис. 1в). Для зразків № 1 і № 4 характерне явище резонансу для зменшення коефіцієнта відбиття на ділянці з 9,5 до 10,5 ГГц. Вивчені матеріали забезпечують ослаблення до 25 дБ (рис. 1а) у вимірюваному діапазоні та демонструють відносну стабільність характеристик у вимірюваному діапазоні частот.

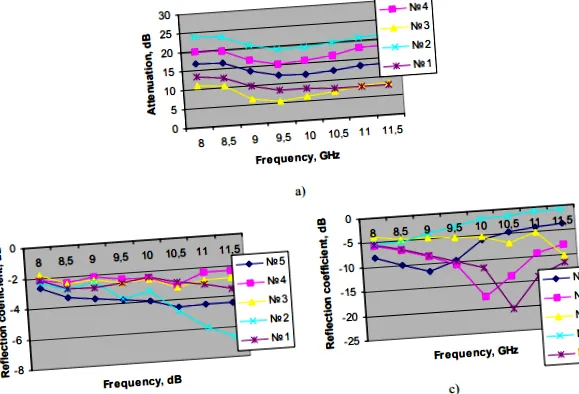

Рисунок 1 - Послаблення АЧХ (а), відбивна здатність (б) і коефіцієнт відбиття в присутності металевого відбивача за зразком (а) в діапазоні 8. Зразки 11,5 ГГц, герметичний поліетилен із такими відсотками шунгіту та магнітних порошків: № 1 - 50:50, № 2 - 60:40, № 3 - 90:10, № 4 - 80:20, № 5 - 70:30.

---
