Посібник з побудови контролера Pinscape

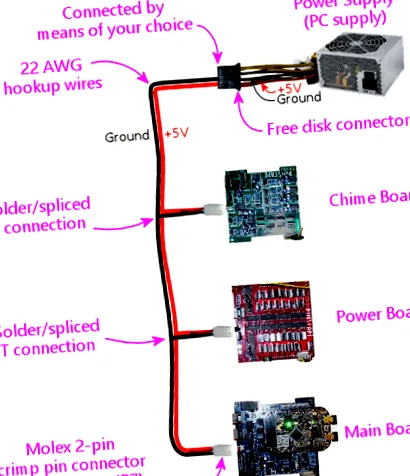

План підключення
- Це спеціальний силовий кабель, який ви збираєтеся виготовити із дроту підключення та 2-контактних обтискних роз’ємів Molex у списку деталей
- Підключення на кінці блоку живлення ATX можна виконати кількома різними способами, наприклад, використовуючи сумісний штекер для підключення вільного дискового роз'єму, використовуючи плату обриву або припаюючи безпосередньо до дискового кабелю на блоці живлення; ми розглянемо деталі далі в цьому розділі
- Первинний роз'єм живлення потребує лише двох проводів: червоний провід + 5 В і чорний провід заземлення; вони підключаються до відповідних проводів у роз'ємі диска ATX або платі пробою
- Кожна плата розширення має свою вилку
- Вилка для кожної плати однакового типу
- Кожна вилка підключається назад до основного проводу за допомогою з'єднання "Т"
- Ви можете спаяти з'єднання на кожному "T"
- Або ви можете встановити з'єднувальний з'єднувач "T-Tap" для безпаяного з'єднання (доступний на Amazon, Home Depot тощо)
- Первинні роз'єми блоку живлення:
- 22 AWG
- Один чорний дріт
- Один червоний дріт
- Вторинні роз'єми блоку живлення:
- 18 AWG
- Два чорних дроти
- Один червоний дріт
- Один жовтий дріт
- Відріжте один шматок досить довго, щоб дістатися від джерела живлення до найдальший плата розширення
- Відріжте один додатковий шматок для кожної додаткової плати розширення, достатньо довгий, щоб дістатися від основного кабелю до цієї плати
Як підключити до розширювальних плат
- A двоконтактний роз'єм для Блок живлення для ПК (підключення первинного джерела живлення)
- A чотириконтактний роз'єм для 2-й БП (пристрої зворотного зв'язку/вторинне джерело живлення)
Як підключитися до джерел живлення ATX
Через штекер роз'єму диска
- TE/AMP 1-480426-0 4-контактний корпус Mate-n-Lok
- TE/AMP 60620-1 обтискні штифти, кількість 4 на роз'єм
