Роз’єм живлення; Підказки для ноутбуків

Типовим слабким місцем більшості ноутбуків є роз'єм живлення постійного струму. Якщо хтось зіткнеться з проводом, коли у вас підключений адаптер живлення до ноутбука, є ймовірність, що гніздо живлення пошкодиться.

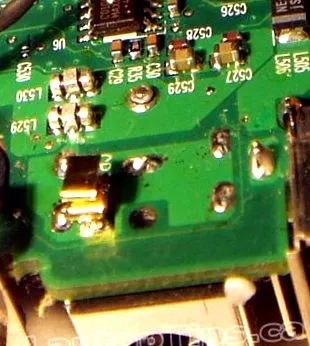

У більшості ноутбуків роз'єм живлення постійного струму припаяний безпосередньо до материнської плати, і є лише три-чотири маленькі штифти, що утримують його на місці. На жаль, це робить гніздо живлення досить слабким. Будь-яке потягнення кабелю живлення постійного струму, прикріпленого до ноутбука, зазвичай зміщує принаймні один із цих штифтів, порушуючи припій навколо нього. Сучасні ноутбуки використовують досить багато енергії, приблизно від 70 Вт до 120 Вт і навіть більше. Пошкоджене електричне з'єднання зі зміщеного штифта призведе до іскор і нагрівання, що в кінцевому підсумку призведе до прогору отвору через материнську плату і навіть може призвести до пожежі. Звичайними ознаками цього є:

Акумулятор не заряджається належним чином або залишається наполовину зарядженим, незважаючи на те, що ви використовували адаптер живлення.
Екран мерехтить (яскравість змінюється) під час підключення шнура живлення. Це спричинено перемиканням ноутбука між живленням постійного струму (екран яскравіший) та зарядом батареї (екран тьмяніший).
Через кілька хвилин використання штепсельна вилка постійного струму нагрівається і може навіть пахнути горінням.
З гнізда постійного струму лунають звуки "подряпин".

Усі ці симптоми спричинені поганим контактом між гніздом постійного струму та материнською платою.

Існує кілька моделей ноутбуків, стійких до цієї проблеми. На всі старі ноутбуки Dell, які використовують три контактний роз'єм живлення постійного струму, це зазвичай не впливає, можливо, тому, що шнур живлення вискакує легше. Також деякі старі моделі Sony Vaio та 1-2 моделі Toshiba, де роз'єм постійного струму прикріплений до корпусу подалі від материнської плати та всіх нових ноутбуків Apple, де шнур живлення постійного струму магнітно прикріплений, щоб запобігти пошкодженню ноутбука, якщо хтось зіткнеться на цьому.

Щоб перевірити наявність зламаного гнізда живлення:

Вийміть акумулятор
Підключіть шнур живлення
Запустіть ноутбук
Акуратно поворухніть штепсельною вилкою постійного струму на задній панелі ноутбука

Якщо ваш ноутбук раптово вимикається (втрачає живлення), знайдіть ремонтну майстерню, яка може якнайшвидше перепаяти або змінити гніздо постійного струму, оскільки материнська плата вже почала горіти навколо зміщених контактів. Деякі ремонтні майстерні запропонують замінити всю материнську плату, однак ціна нової материнської плати разом із оплатою праці за її встановлення зазвичай перевищує поточну вартість вашого ноутбука і може перевищувати тисячу доларів.

Заміна або повторна пайка гнізда постійного струму теж не є простою роботою. Зазвичай це займає від двох до трьох годин, залежно від пошкодження та моделі ноутбука. Щоб дістати гніздо живлення, ноутбук потрібно повністю розібрати і вийняти материнську плату. Тоді, якщо плата навколо зміщеного штифта сильно згоріла, гніздо живлення повинно бути розпаяне і плата залатана. Після цього слід встановити інший роз'єм живлення, приєднати його до корпусу ноутбука і підключити дротами до материнської плати, оскільки виправлена плата не буде настільки міцною, щоб підтримувати вихідний роз'єм живлення, припаяний безпосередньо до дошка.
