Монтаж конструкційних металоконструкцій складається із складання сталевих деталей у каркас на місці. Процеси передбачають підняття та розміщення компонентів на місці, а потім з'єднання їх між собою. Як правило, це досягається за допомогою болтів, але іноді застосовується зварювання на місці. Зібраний каркас потрібно вирівняти перед завершенням кріплення болтів, а конструкцію передати головному підряднику.
Часто на можливість безпечного, швидкого та економічного завершення цих процесів суттєво впливають ранні рішення, прийняті під час проектування задовго до початку монтажу. Важливо, щоб дизайнери чітко розуміли вплив, який можуть мати їх рішення; "придатність для побудови" є допустимою ціллю проектування. У цьому контексті ця стаття спирається на більш широкі поради, надані в публікації SCI P178 Design for Construction.
Хороша координація ділянок сприятиме безперебійному проекту. Підрядник металоконструкцій вимагає належного доступу для транспортування, розвантаження та монтажу сталі як на ділянці, так і на навколишніх або прилеглих під’їзних дорогах. Важливим є забезпечення добре підготовленої рівної землі, яка здатна прийняти необхідні колісні навантаження. Використання сертифікату передачі безпечного майданчика BCSA допоможе виконати ці вимоги, тим самим зменшуючи ризик аварій та затримок через погані та небезпечні умови майданчика.
Зміст
- 1 Планування будівництва
- 1.1 Послідовність побудови
- 1.2 Проектні фактори
- 1.3 Практика на сайті
- 2 Монтаж сталі
- 2.1 Ерекційні прийоми
- 2.1.1 Автокрани
- 2.1.2 Баштові крани
- 2.2 Типові показники ерекції
- 2.3 Обшивка, вирівнювання та сантехніка
- 2.4 Допуски
- 2.5 Інтерфейси
- 2.5.1 Структурні інтерфейси
- 2.5.2 Неструктурні інтерфейси
- 2.6 Болтове кріплення на місці
- 2.7 Зварювання на місці
- 2.8 Тимчасові роботи
- 2.9 Передача монтажу
- 2.1 Ерекційні прийоми
- 3 Встановлення металевого настилу
- 3.1 Захист краю
- 3.2 Методи арешту під час падіння
- 4 Управління якістю
- 5 Здоров’я та безпека
- 6 Список літератури
- 7 ресурсів
- 8 Подальше читання
- 9 Див. Також
[вгору] Планування будівництва
Для досягнення прагнень замовника щодо вартості, програми та якості планування будівництва повинно починатися з самого початку процесу проектування. Таке планування повинно враховувати послідовність будівництва, фактори проектування, що впливають на придатність для будівництва, та практику майданчика з точки зору типової монтажної установки.
[угорі] Послідовність побудови
Окрема стаття з питань охорони праці включає розділ, який визначає проектні рішення, які впливають на розробку твердження про метод монтажу. У більш широкому контексті проектування та планування існує три фактори планування, які впливають на можливість побудови схеми. Це:
- Практична послідовність ерекції. Розташування опорних систем або інших засобів підтримки структурної рівноваги тут є вирішальним.
- Простота складання. Основною причиною тут є просто зібрані з'єднання.
- Логічні послідовності торгівлі. Це вплине на те, як розвиток програми генерального підряду під час перетворення тендерного плану H&S перетворюється на план H&S будівництва.
Вибір просто зібраних з'єднань вплине на можливість використання зварювання на місці. Щоб місце зварного з'єднання було зварене в положенні, елементи повинні бути надійно утримувані в такому положенні, щоб припасування для зварювання було точним і жорстким. Майже завжди для цього знадобляться як тимчасові болтові з'єднання, так і додаткові тимчасові опори. Потреба у забезпеченні цих додаткових засобів часто призводить до того, що зварювання на майданчику є дорогим варіантом.
[вгору] Фактори дизайну
Чотири фактори проектування, які слід враховувати, що сприяють побудові, є:
- Повторення та стандартизація. Існує два аспекти стандартизації: повторення одного типу будівлі (наприклад, сарай порталу) та загальні/стандартні деталі для з'єднань.
- Досяжні допуски. Якщо вказані "жорсткі" допуски (тобто більш обмежувальні, ніж у Національній специфікації конструкційних металоконструкцій - NSSS), тоді будуть потрібні спеціальні засоби контролю та, можливо, спеціально розроблені деталі.
- Тип рами. Тут основним вибором є скоби або суцільні кадри
- Підлогові системи. Для багатоповерхових каркасів вибір системи підлоги вплине на послідовність монтажу, оскільки визначає стабільність конструкції, що зводиться.
[вгору] Практика на сайті
Ключовим параметром при плануванні зведення є кількість штук. Цифри, наведені в тематичному дослідженні SCI щодо сенаторського будинку в SCI-P178, складають в середньому 39 штук, піднятих і розміщених на гачок за зміну, і пік 60. При використанні одного гачка та вазі шматка в середньому близько 500 кг, це швидкість монтажу близько 100 тонн на тиждень, що дозволяє випускати понад 1200 квадратних метрів палуби на тиждень. Це відносно важка вага шматка для конструкції середнього підйому, але цільова площа залежить від кількості одиниць, а не ваги.
Кількість зведених деталей залежить від вибору крана та його доступності для монтажу сталі, а не від інших будівельних робіт. Крани відрізняються своєю швидкістю руху (рух гака, закручування та відбивання), і на їх загальну продуктивність може впливати розумний вибір місця в межах ділянки ділянки. Якщо необхідні два кранові підйомники, правила їх використання в тандемі накладають суттєве покарання з точки зору часу, необхідного для стропу, підйому та розміщення вантажів.
На швидкість монтажу також впливає, чи можна застосовувати спеціальні такелажні методи та пристрої для стропування та розвантаження вантажів.

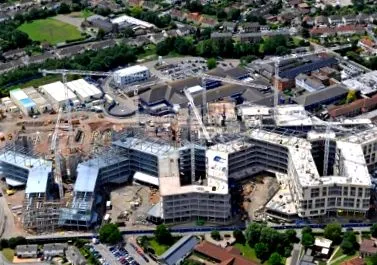

Баштові крани за великим проектом, лікарня Саутмід, Брістоль
(Зображення надано Severfield plc.)
Крани All Terrain на типовій одноповерховій промисловій будівлі
(Зображення надано Severfield (Design & Build) Ltd.)
[вгору] Монтаж сталі
Монтаж сталі по суті складається з чотирьох основних завдань:
- Встановлення того, що фундаменти є придатними та безпечними для початку монтажу.
- Піднімання та розміщення компонентів на своєму місці, як правило, за допомогою кранів, але іноді за допомогою домкрата. Для закріплення деталей на місці будуть виконані болтові з'єднання, але вони ще не будуть повністю затягнуті. Аналогічним чином кріплення не можуть бути повністю захищені.
- Вирівнювання конструкції, головним чином, перевіряючи, що основи стовпців викладені та рівні, а стовпці - вертикальні. Можливо, доведеться змінити упаковку в з'єднаннях балки і колони, щоб забезпечити можливість регулювання схилу колони.
- Закріплення болтами, що означає завершення всіх болтових з'єднань, щоб закріпити і надати рамі жорсткість.
