Зчитування даних з електронної таблиці - Simulink

Зчитування даних з електронної таблиці

Опис

Блок From Spreadsheet зчитує дані з електронних таблиць Microsoft ® Excel ® (усі платформи) або CSV (платформа MicrosoftWindows ® із лише встановленим Microsoft Office) та видає дані у вигляді сигналу. Блок Електронна таблиця не підтримує таблиці таблиць Microsoft Excel.

Піктограма From Spreadsheet відображає ім'я файлу електронної таблиці та ім'я аркуша, вказані в блоці Ім'я файлу та назва аркуша параметри.

Формати зберігання

Дані, які блок електронної таблиці зчитує з електронної таблиці, повинні бути належним чином відформатовані.

Для електронних таблиць Microsoft Excel:

Блок From Spreadsheet інтерпретує перший рядок як ім'я сигналу. Якщо ви не вказали ім'я сигналу, блок From Spreadsheet присвоює типовий формат у форматі Signal #, де # збільшується з кожним додатковим безіменним сигналом.

Блок From Spreadsheet інтерпретує перший стовпець як час. У цій колонці значення часу повинні монотонно збільшуватися.

Блок Електронна таблиця інтерпретує решту стовпців як сигнали.

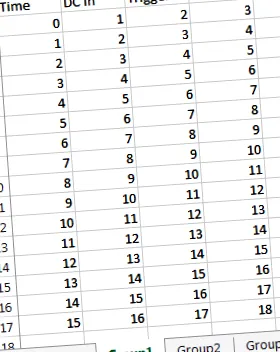

Цей приклад показує прийнятну форматування електронної таблиці Microsoft Excel. Перший стовпець - це Час, а перший рядок містить імена сигналів. Кожен аркуш містить групу сигналів.

зчитування

Для текстових файлів CSV (платформа Microsoft лише з інстальованим Microsoft Office):

Блок From Spreadsheet інтерпретує перший стовпець як час. У цьому стовпці значення часу повинні збільшуватися.

Блок Електронна таблиця інтерпретує решту стовпців як сигнали.

Кожен стовпець повинен мати однакову кількість записів.

Блок From Spreadsheet інтерпретує кожен файл як одну групу сигналів.

Цей приклад показує прийнятно відформатований файл CSV. Вміст являє собою одну групу сигналів.

Поведінка блоку під час моделювання

Блок From Spreadsheet поступово зчитує дані з електронної таблиці під час моделювання.

Час вибірки Параметр задає час вибірки, який блок "Електронна таблиця" використовує для зчитування даних з електронної таблиці. Докладніше див. У розділі Параметри. Мітки часу у файлі повинні монотонно не зменшуватися.
