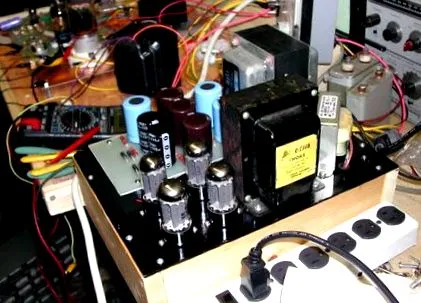

845 Блок живлення Tubelab
Присвячений вдосконаленню сучасного рівня в доступному високоякісному аудіо.
Статті - Перевірені схеми - 845 Блок живлення
Ця дошка не випускалася масово і, можливо, не буде. Попит на цю плату недостатньо високий для доступного копіювання. Це виявилося хорошим недорогим джерелом живлення, але я виявив, що існують джерела живлення, які звучать краще. Дивіться оновлення внизу сторінки.
Я вирішив розробити нове джерело живлення, яке вирішило б цю проблему, генерувало напруги, необхідні PowerDrive, і використовувало лише деталі каталогу (без спеціальних намотаних трансформаторів). Я також хочу більше енергії, яка вимагає більшої напруги. Очевидно, що я хотів би мати менший вихідний опір. Також нульовий зв'язок між вихідним каскадом та рештою підсилювача. Це передбачає окремі джерела живлення. Також мені не подобається гудіння, тому я хочу постійного струму на всіх нитках розжарення. Усі витратні матеріали повинні надходити у належному порядку без втручання користувача.
Добре, спочатку ми зазначимо всі необхідні напруги:
| Від 1000 до 1200 вольт при 200 міліампер | Постачання ВН для 845-х |
| Від 450 до 500 вольт при 75 міліампер | B + для плати водія (45 і 5842) |
| -400 вольт при 60 міліампер | Витрати зміщення (сильний струм для PowerDrive) |
| 2 X 10 вольт при 3,25 ампера (плаваючий) | Запаси ниток на кожен 845 |
| 6,3 вольт при 0,5 ампера | Запас нитки для 5842-х |
| 2,5 вольт при 5 амперах | Нитка для 45-х ємністю для 2A3 |
Запали нитки та зміщення (негативні) повинні з’являтися негайно при включенні живлення. Постачання ВН і В + повинно затримуватися, поки лампові підсилювачі не будуть готові. Це можна було зробити за допомогою реле затримки або окремих перемикачів живлення, але я вирішив використовувати той самий метод, який працював у мене в минулому. Твердотільне випрямлення для зміщення, а також повільне включення трубчастих (5AR4) випрямлячів для HV та B +. Лампові випрямлячі збільшать вихідний опір цих джерел, але загалом покращують звук. Тепер, коли ми вирішили використовувати пробірки, нам доведеться їх годувати. Це означає один або кілька джерел живлення 5 вольт.
Наступний крок - вибір праски. Оригінальний Ongaku використовував один дорогий нестандартний трансформатор для генерації всіх необхідних напруг. Я вже їхав цією дорогою і не хотів повертатися назад. Оскільки я вже вирішив відокремити HV та B + джерела живлення, вони повинні живитися від різних трансформаторів. Спочатку ВН:
Я придумав 3 способи отримання необхідних 1000 - 1200 вольт. Я побудував і протестував усі 3. Однаковий конденсатор використовувався для всіх 3 конструкцій.
