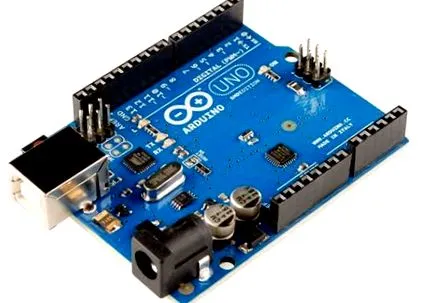

Arduino Uno Rev3 SMD

джерела живлення

Arduino Uno - це плата мікроконтролера, заснована на ATmega328 (таблиця даних). Він має 14 цифрових входів/виходів (з яких 6 можна використовувати як ШІМ-виходи), 6 аналогових входів, кристалогенератор 16 МГц, USB-з'єднання, гніздо живлення, заголовок ICSP і кнопку скидання. Він містить усе необхідне для підтримки мікроконтролера; просто підключіть його до комп’ютера за допомогою стандартного кабелю USB A-to-B або підключіть його до адаптера змінного/постійного струму або акумулятора, щоб розпочати.

Uno відрізняється від усіх попередніх плат тим, що не використовує чіп драйвера FTDI USB-to-serial. Натомість він має Atmega16U2 (Atmega8U2 до версії R2), запрограмований як USB-послідовний перетворювач.
Редакція 2 плати Uno має резистор, що витягує лінію HUB 8U2 на землю, що полегшує перехід у режим DFU.
Редакція 3 дошки має наступні нові можливості:

  • 1.0 розпіновка: додані виводи SDA та SCL, які знаходяться поруч із висновком AREF та два інші нові висновки, розміщені біля виводу RESET, IOREF, що дозволяє екранам адаптуватися до напруги, що подається з плати. У майбутньому щити будуть сумісні як з платою, яка використовує AVR, яка працює від 5 В, так і з Arduino Due, яка працює з 3,3 В. Другий - не підключений штифт, який зарезервований для майбутніх цілей.
  • Потужніша схема RESET.
  • Atmega 16U2 замінює 8U2.

  • Мікроконтролер: ATmega328
  • Робоча напруга: 5 В
  • Вхідна напруга (рекомендована): 7-12 В
  • Вхідна напруга (межі): 6-20 В
  • Цифрові виводи вводу-виводу: 14 (з них 6 забезпечують вихід ШІМ)
  • Аналогові вхідні штифти: 6
  • Струм постійного струму на контакт I/O: 40 мА
  • Струм постійного струму для виводу 3,3 В: 50 мА
  • Флеш-пам’ять: 32 КБ (ATmega328), з яких 0,5 КБ використовується завантажувачем
  • SRAM: 2 КБ (ATmega328)
  • EEPROM: 1 Кб (ATmega328)
  • Тактова частота: 16 МГц
