Металошукач Термінатор 3 опис, технічні характеристики та відгуки 🔨 🏛️ 👨🏻‍✈️

Металошукач - це дуже специфічний і незвичайний інструмент, який може знадобитися не кожному. Незважаючи на свою унікальність, металошукач - мрія багатьох людей. Більшість намагається придбати таке обладнання, але ви можете зробити це самостійно. Детальні інструкції та схеми щодо металошукача 3 пропонують багато спеціалізованих форумів. Шукайте цю інформацію в цій статті.

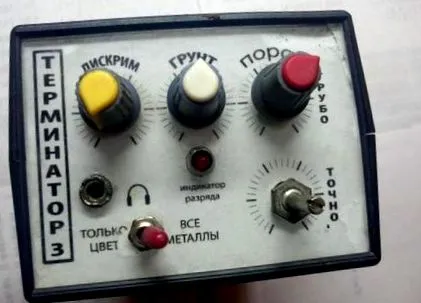

Металошукач "Термінатор 3"

Багато хто вважає цю модель металошукача однією з найпопулярніших. Розробники пристрою - користувачі одного з форумів в Інтернеті.

Варто відразу зауважити, що складання металошукача за докладними інструкціями буде дуже важким для тих, хто ніколи раніше не цікавився і не використовував таке обладнання. Виконати таку роботу буде дійсно важко, але не бійтеся: досить ретельно підготуватися до процесу та зібрати всі необхідні деталі та елементи.

опис

Глибина виявлення

Металошукач може шукати монети та інші предмети на різній глибині:

  • П’ять рублів - 22-24 см.
  • Катеринин нікель - 27-30 см.
  • Шолом - близько 80 см.
  • Пивна банка - метр і більше.

Усі вищезазначені параметри розраховані для датчиків з 240 мм в дроті та чорноземному грунті. Окремо варто згадати дискримінацію металошукача Terminator 3 багатьма користувачами, що є абсолютно несправедливим: на відміну від своїх аналогів, які можуть визначати лише глибину певного об’єкта, ця модель визначає метал, з якого виготовлений об’єкт.

Металошукач у зборі

Для складання та налаштування металошукача вам знадобиться таке обладнання:

  • Осцилограф.
  • Мультиметр.
  • Генератор.
  • РК-лічильник.
  • Вимірювач частоти.

Купуючи весь перерахований комплект для металошукача, вам доведеться заплатити кругленьку суму. Щоб заощадити гроші, багато користувачів воліють обмежитися віртуальним вимірювальним комплексом на базі персонального комп'ютера. Ви можете знайти відповідне програмне забезпечення, розроблене для таких цілей, в Інтернеті.

Схема металошукача

За своєю конструкцією металошукач Terminator 3 - це стандартна монетна коробка, яка зазнала деяких змін, які дозволили виявляти золото та ігнорувати інші кольорові метали. При використанні схеми зі спеціальним режимом «всі метали» пристрій може шукати будь-який металобрухт. Стандартна схема дозволяє металошукачу шукати монети, не більше того.

Нестандартне застосування логіки як операційного підсилювача є основою схеми металошукача. Недоліком цього є непотрібний шум і невідома KU всіх мікросхем. Звичайно, можна використовувати вітчизняну логіку для створення пристрою, але це загрожує занадто великими варіаціями параметрів. Можна зменшити пошкодження та уникнути додаткових проблем, замінивши звукову мікросхему на вітчизняний аналог.

Вартість металошукача

Ціна металошукача Terminator знаходиться в середньому діапазоні. Якщо порівнювати з подібними пристроями тієї ж категорії, то «Термінатор 3» обходить їх за такими параметрами, як точність ідентифікації об’єкта та глибина пошуку. Дешевші аналоги значно поступаються «Термінатору 3» за всіма параметрами.

Налаштування металошукача

На схемі металошукача позначені певні вузли, які враховані, оскільки під час подальшої збірки потрібно буде зосередитися на них. Це також може знадобитися під час налаштування металошукача.

Коливання струму генератором здійснюється після підключення до нього передавальної котушки. Такі коливання виходять з мікросхеми MC1 у вигляді меандру.

Струм, індукований ТХ і створюючи поле, передається через приймальну котушку. Пошукова котушка збалансована з TX вздовж сформованого поля: іншими словами, поле RX віднімається від поля TX. Для цього використовується компенсаційна котушка CX. Залежно від датчиків, його презентація змінюється: у випадку з датчиком DD CX котушка є віртуальною, в датчику CX “RING” - реальною. Він з'єднаний таким чином, що напрямок потоку струму в ньому протилежний приймальній котушці. Балансування RX і TX досягається розмотуванням із компенсаційної котушки.
