Nipron Енциклопедія живлення Стаття 1, імпульсний режим живлення (1
1.3 Принцип роботи та схема ланцюга імпульсного живлення
Як зазначалося вище, режим стабілізації джерела живлення приблизно класифікується на режим перемикання та послідовний режим. У наш час джерело живлення в багатьох випадках означає комутаційну систему завдяки високій ефективності та компактності. Тут пояснюється механізм імпульсного живлення.
>

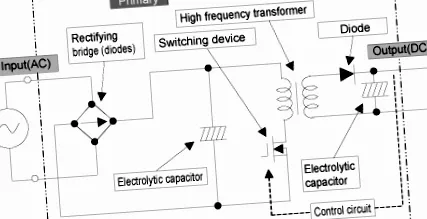

Основна схема та компоненти імпульсного джерела живлення показані на рисунку 1.5.
Рисунок 1.5 Основна схема та компоненти імпульсного джерела живлення
- Випрямний міст: для випрямлення змінного струму в одному напрямку
- Електролітичний конденсатор: для накопичення електрики та роботи для утримання напруги
- Високочастотний трансформатор: для передачі енергії від первинної до вторинної
- Схема управління: Для контролю часу включення/вимикання комутаційного пристрою для стабілізації вторинної напруги
У цій системі вхід (змінний струм: змінного струму) перетворюється на вихідний (постійний струм: постійний струм). Вхідна сторона називається "Первинна вихідна сторона називається" Вторинною ", до якої енергія передається через високочастотний трансформатор.
Тепер, посилаючись на схему вище, механізм роботи імпульсного джерела живлення можна пояснити наступним чином,
(1) Підключіть змінний струм (змінного струму) до імпульсного джерела живлення.
(2) Змінний струм випрямляється випрямним мостом і згладжується первинним електролітичним конденсатором після цього.
(3) Перемикання (повторне електричне ввімкнення/вимкнення) комутаційного пристрою генерує змінний струм з високою частотою.
(4) Енергія (AC) передається через високочастотний трансформатор на вторинну сторону.
(5) Випрямлена вторинним діодом і згладжена вторинним електролітичним конденсатором, енергія перетворюється на постійний струм (постійний струм) як вихід.
(6) Щоб підтримувати стабілізацію вихідної напруги, перемикання контролюється через систему зворотного зв'язку.
Це основний принцип роботи імпульсного джерела живлення.
>
Метод ланцюга при імпульсному живленні залежить від "режиму перетворювача постійного струму, який перетворює постійний струм у змінний з високою частотою і знову перетворює його назад у постійний." Крім того, при визначенні циклу перемикання перетворювача постійного струму він класифікується на два режими. Одним із них називається режим самозбудження, комутаційний блок якого самостійно визначає цикл перемикання. Інший називається режимом роздільного збудження (режим ШІМ), який має генератор, який може самостійно визначати частоту. Особливості режиму самозбудження: "Вартість низька через просту структуру схеми" та "частота змінюється відповідно до вхідної напруги та стану навантаження". Особливості окремого режиму збудження: "Вартість, як правило, висока в порівнянні з режимом самозбудження, оскільки в ньому використовуються мікросхеми", і "частота постійна". Також є ще два режими, коли енергія передається від основного до вторинного. Один називається режимом прямого руху, де енергія передається протягом періоду увімкнення, а другий - режимом зворотного зв'язку, коли енергія передається протягом періоду вимкнення.
