Підключення кабелів та пристроїв до модулів та ввімкнення системного шасі
У цьому розділі описано, як підключити кабелі живлення змінного струму, мережеві кабелі управління та мережеві кабелі передачі даних до відповідних модулів шасі та як вперше ввімкнути систему.
Цей розділ охоплює теми, перелічені в наступній таблиці.
Підключіть до мережі експрес-модулі
Підключіть модулі PCIe ExpressModules
Підключіть модуль контролю шасі до кабелю
Підключіть інтерфейс живлення змінного струму.
Увімкніть систему.
Кожен NEM підключається до всіх 10 слотів леза. Базовий NEM забезпечує з'єднання Ethernet 10/100/1000 для кожного леза. Інші NEM можуть забезпечувати підключення SAS до дискових блейдів та портів Ethernet 10GbE, на додаток до Ethernet-з'єднання 10/100/1000 для кожного блейда.
Шасі Sun Blade 6000 забезпечує до двох слотів NEM на серверний модуль з маркуванням NEM 0-1. Слот 0 - нижній слот NEM, а слот 1 - верхній слот NEM.

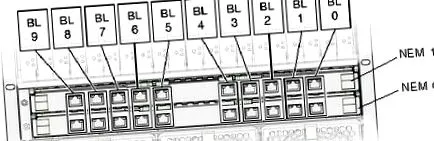

На наступному малюнку показані порти Ethernet, пов’язані з кожним серверним модулем для базового 10/100/1000 Ethernet NEM. Позначення BLx відноситься до слота серверного модуля, який відповідає порту Ethernet.
РИСУНОК 3-1 Модуль сервера до листування NEM
Зверніться до документації NEM для отримання додаткової інформації про з'єднання NEM.
Як підключити модулі Express Express
1. Знайдіть мережевий кабель передачі даних.
Інформацію про підтримувані кабелі для NEM див. У документації NEM.
2. Вставте мережевий кабель передачі даних у відповідний слот Ethernet RJ-45 або роз’єм SFP + 10 Гбіт/с.
3. Приєднайте інший кінець мережевого кабелю передачі даних до вашої локальної мережі.
Шасі Sun Blade 6000 надає 20 слотів PCIe EM, причому два слоти PCIe EM призначені кожному серверному модулю. Слоти PCIe EM пронумеровані PCIe EM від 0,0 до 9,1 справа наліво, якщо дивитись із задньої сторони шасі.
На наступному малюнку показані гігабітні Ethernet PCIe EM, які відповідають серверним модулям в корпусі. Позначення BLx відноситься до слота серверного модуля, який відповідає PCIe EM.
РИСУНОК 3-2 Серверний модуль для кореспонденції PCIe EM
Зверніться до документації PCIe EM, щоб отримати додаткову інформацію про підключення PCIe EM.
Перед тим як ти почнеш
Наступна процедура передбачає, що ви записали MAC-адресу для кожного порту даних PCIe EM. MAC-адреси порту PCIe EM друкуються на платі PCIe EM. Для отримання додаткової інформації зверніться до документації PCIe EM.
| Примітка - Коли ви налаштовуєте інформацію про мережу операційної системи для декількох мережевих інтерфейсів під час інсталяції операційної системи, можливо, вам доведеться знати MAC-адресу для кожного порту PCIe EM, підключеного до мережі. |
Як підключити PCIe EM
1. Знайдіть мережу передачі даних або кабель пристрою.
Інформацію про підтримувані кабелі для PCIe EM див. У документації PCIe EM.
2. Приєднайте кабель до відповідного роз'єму PCIe EM.
3. Приєднайте інший кінець кабелю до локальної мережі або пристрою зберігання даних.
Цей розділ містить інструкції щодо підключення послідовної консолі до модуля контролю шасі (CMM).
Кожне шасі містить CMM з двома доступними портами Ethernet (NET MGT) та одним послідовним портом (SER MGT). РИСУНОК 3-3 показує порти вводу-виводу CMM. Положення портів вводу-виводу CMM буде змінюватися залежно від того, яку версію шасі модульної системи Sun Blade 6000 ви маєте .
Призначення контактів для порту SER MGT показано в ТАБЛИЦІ 3-1.
