Простий спосіб виробництва великих 3D макропористих гідрогелів для вдосконалених технологій

Предмети

Анотація

Вступ

Результати

Звичайний синтез макропористих гелів

Макропористі гелі готували кріогелюванням, включаючи заморожування вихідного гелеутворюючого розчину та проведення полімеризації або гелеутворення при температурі 12-18 градусів нижче точки замерзання розчинника (рис. 1а).

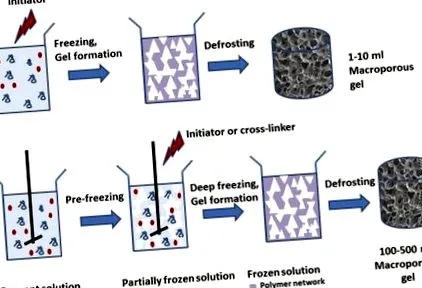

Схематичне зображення способу приготування кріогелю звичайним методом (a) та новий (попередньо заморожувальний) підхід, викладений тут ().

Кристали розчинника (льоду), що утворюються при заморожуванні розчинника, діють як пороген. Пори, заповнені водою, утворюються після розморожування матеріалу. Щоб отримати макропористий гель, кристали розчинника потрібно утворити до утворення гелю. Для зменшення градієнта температури, а також уповільнення реакції, що призводить до утворення гелю, розчин реагенту попередньо охолоджували на льоду перед додаванням ініціатора або зшивального агента, а також зменшували концентрацію ініціатора для уповільнення самої полімеризації . Макропористий гель утворюється після розморожування. Морфологія гелю залежала від швидкості охолодження та геометрії гелю. Коли гель готували в чашці Петрі, зануреній у охолоджуючу етанольну ванну, заморожування починається на дні посуду, де швидко утворюються дрібні кристалики льоду, в результаті чого утворюються менші пори середнього розміру 30 мкм (рис. 2А, внизу). Остигання було повільнішим у верхній частині зразка, залишаючи більше часу для росту кристалів льоду, що призводить до утворення більших пор 76 мкм (рис. 2А, вгорі). Розмір вибірки становив лише кілька (приблизно 2) міліметрів. Тому не дивно, що збільшення розміру зразка призведе до більшого градієнта температури в зразку та великих коливань морфології гелю.

(A) Конфокальна лазерна скануюча мікроскопія (CLSM) зображення перерізу желатинового гідрогелю, приготовленого в чашці Петрі. Заморожування починалося з дна чашки Петрі, де утворювалися дрібні пори, тоді як більші пори утворювались при контакті з повітрям (зверху). Шкала шкали становить 500 мм. () Температурні профілі, виміряні в зразках кріогелю HEMA: а) чотири різні зразки по 5 мл, б) та в) зразок 100 мл, підготовлений за допомогою звичайного методу; і г) 100 мл зразка після попереднього заморожування.

Температурні профілі: заморожування великих обсягів

Метод попереднього заморожування

Полі (2-гідроксиетилметакрилат-поліетиленгліколь), pHEMA, гель циліндричної форми (400 мл), виготовлений звичайним (ліворуч) та способом попереднього заморожування (праворуч) (a) та його перерізи () - звичайний, (c) - попереднє заморожування), (d) показує поперечний переріз конфокальної лазерної скануючої мікроскопії зображення звичайного гелю, тоді як (e) показує скануючу електронну мікроскопію зображень гелю, виготовленого методом попереднього заморожування, (f) показує розподіл пор за розміром у трьох частинах гелів: верхній, середній та нижній.

Подвійна пористість у гелях pHEMA, приготованих методом попереднього заморожування

СЕМ-зображення кріогелю pHEMA, виготовленого за допомогою звичайних методів та методів попереднього заморожування, та криогелю поліакриламіду (pAAm), виготовленого методом попереднього заморожування (морфологія гелю pAAm, приготованого звичайним методом, була подібною, дані не наведені).

Композити

Поліакриламідні кріогелеві композити. (a) з наночастинками α-Fe2O3 (20 нм) та () з гранулами з активованим вугіллям (250–500 мм), виготовленими звичайним методом (ліва пробірка) і виготовленими попереднім заморожуванням суспензії перед початком полімеризації (права пробірка). Поліакриламідний кріогелевий композит з вуглецевими нанотрубками (c) та його переріз (d). Колона α-Fe2O3-AAm, виготовлена методом попереднього заморожування (об'єм 140 мл) і звичайним способом (об'єм 1 мл) (e). Адсорбція As (III) колоною 4 та 140 мл (f). Розподіл пор за розміром (g). Див. Текст для обговорення.

Потенційне застосування для очищення води

Композитну колонку (140 мл), завантажену наночастинками заліза α-Fe2O3, готували із застосуванням методу попереднього заморожування для наскрізного нанесення (рис. 5д). Колонку тестували на адсорбцію As (III) з водного розчину і порівнювали з колоною об'ємом 4 мл, приготовленою звичайним методом. Колонку об’ємом 4 мл отримували шляхом складання разом 4 шматочків 1 мл гелю. Маленькі шматочки кріогелю (1 мл) готували для підтримки рівномірного розподілу наночастинок. Розчин 10 мг/л As (III) прокачували через колонку зі швидкістю потоку 10 мл/хв. Профіль прориву для колонки 4 мл (швидкість потоку 4 мл/хв) та колонки 140 мл (швидкість потоку 10 мл/хв) демонструє ефективне збільшення масштабу процесу адсорбції з використанням великої колони, виготовленої попередньо метод заморожування (рис. 5f).

Обговорення

Схематичне зображення процесу заморожування: охолодження починається при температурі A, а розчин переохолоджується до B. При B зародження починається, а температура піднімається до C (температура замерзання, Tf). Кристалізація і концентрація розчиненої речовини в незамерзлій рідині триває до D, - цільової температури.

Методи

Підготовка гелю

Листи желатинового гідрогелю (G-гелю) готували у скляній формі. Глютаральдегід (3% об./Мас.) Додавали до розчину желатину (6% об./Мас.). Розчин поміщали в скляну форму і заморожували в охолоджувальній камері Julabo при -12 ° C протягом 20 годин. Потім його розморозили і промили надлишком води. 2-гідроксиетилметакрилатні гелі отримували розчиненням 2-гідроксиетилметакрилату (HEMA, Acros Organic, 98%) та полі (етиленгліколь) діакрилату (PEGDA, Aldrich, Mn

258) у воді (6 мас./Об.% Розчину, молярне співвідношення HEMA: PEGDA 8: 1). Реакційну суміш дегазували при низькому тиску протягом 25 хвилин для усунення розчиненого кисню перед гелеутворенням. Звичайним способом суміш охолоджували до 0 ° C протягом 15 хв, а потім додавали N, N, N ', N'-тетраметил-етилендіамін (TEMED, Fisher Scientific, 99%) та персульфат амонію (APS, 98%) і суміші дали повністю замерзнути. У способі попереднього заморожування суміш охолоджували при постійному перемішуванні в етанольній охолоджувальній ванні при -18 ° C. Після утворення кристалів льоду суміш попередньо охолоджували до −2 ° C при постійному перемішуванні. Додавали N, N, N ′, N′-тетраметил-етилендіамін (TEMED, Fisher Scientific, 99%) та персульфат амонію (APS, 98%), і суміші дозволяли повністю заморозитися. Заморожену суміш витримували при -18 ° C протягом 20 годин, а потім розморожували при кімнатній температурі.
