Що таке регульоване джерело живлення?

A регульоване живлення перетворює нерегульований змінний струм (змінний струм) у постійний постійний (постійний струм). Регульоване джерело живлення використовується для забезпечення постійної потужності, навіть якщо вхід змінюється.

Регульоване джерело живлення постійного струму також відоме як лінійне джерело живлення, це вбудована схема і складається з різних блоків.

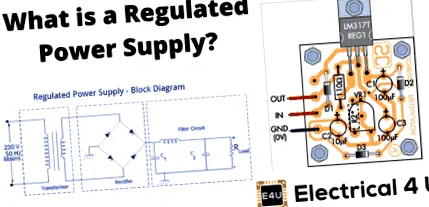

Регульоване джерело живлення прийматиме вхід змінного струму і даватиме постійний вихід постійного струму. На малюнку нижче представлена блок-схема типового регульованого джерела живлення постійного струму.

Основні будівельні блоки регульованого джерела постійного струму такі:

Знижувальний трансформатор
Випрямляч
Фільтр постійного струму
Регулятор

(Зверніть увагу, що у наших цифрових електронічних MCQ є багато питань щодо електрики, пов’язаних з цими темами)

Експлуатація регульованого джерела живлення

Знизьте трансформатор

Понижуючий трансформатор знизить напругу від мережі змінного струму до необхідного рівня напруги. Коефіцієнт повороту трансформатора регулюється таким чином, щоб отримати необхідне значення напруги. Вихід трансформатора подається як вхід в схему випрямляча.

Випрямлення

Випрямляч - це електронна схема, що складається з діодів, яка здійснює процес випрямлення. Випрямлення - це процес перетворення змінної напруги або струму у відповідну пряму (постійну) величину. Вхідним сигналом випрямляча є змінний струм, тоді як його вихід є односпрямованим пульсуючим постійним струмом.

Хоча технічно можна використовувати напівхвильовий випрямляч, його втрати потужності є значними порівняно з повноволновим випрямлячем. Як такий, повний хвильовий випрямляч або мостовий випрямляч використовується для випрямлення обох напівциклів живлення змінного струму (повне випрямлення хвилі). На малюнку нижче показаний повноволновий мостовий випрямляч.

Мостовий випрямляч складається з чотирьох p-n-діодних з'єднань, з'єднаних описаним вище способом. У позитивному напівперіоді живлення напруга, індукована на вторинній частині електричного трансформатора, тобто VMN, є позитивною. Отже, точка Е позитивна щодо F. Отже, діоди D3 і D2 мають зворотний зсув, а діоди D1 і D4 - зсув вперед. Діоди D3 і D2 діятимуть як розімкнені вимикачі (практично спостерігається деяке падіння напруги), а діоди D1 і D4 - як замкнуті вимикачі і почнуть проводити. Отже, випрямлена форма сигналу з'являється на виході випрямляча, як показано на першому малюнку. Коли напруга, індукована у вторинній, тобто VMN від'ємна, ніж D3 і D2, зміщується вперед з іншими двома зворотними зміщеннями, і на вході фільтра з'являється позитивна напруга.
