Технічні поради Електромагнітні замки, електропроводка; Блоки живлення слюсарної книги
Незважаючи на те, що більшість електромагнітних блокувальних систем включатимуть інші компоненти системи, джерело живлення є абсолютно необхідним компонентом для будь-якої установки електромагнітного замку,
Крок 1 у проектуванні та затвердженні - це електрична схема. Існує два типи діаграм.
Точка до точки показує всі вироби та електропроводки, необхідні між ними. Ці схеми корисні для усунення несправностей у майбутньому і необхідні для розробки схеми Riser.
Діаграми Riser показують лише кількість проводів і відстань між виробами. Вони корисні для визначення розміру дроту та кількості провідників, необхідних для роботи.

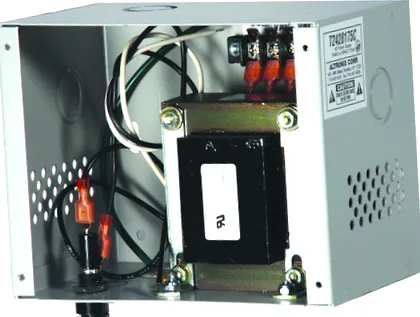

Блоки живлення бувають різних форм і розмірів. Унікальна вимога до джерела живлення, призначеного для використання з електромагнітним замком, називається інтерфейсом пожежної сигналізації; тобто електромагнітний замок негайно відмикається при спрацьовуванні пожежної сигналізації приміщення. Цього можна досягти кількома способами, але IMO вам найкраще рекомендується використовувати блок живлення, розроблений з цією функцією, або принаймні використовувати блок живлення, який розміщений у заблокованому металевому корпусі, де можна виконувати зрощування та з'єднання інтерфейсу. а потім захищений від фальсифікацій або інших порушень. Кодекс вимагає, щоб електропроводка та компоненти були закриті та захищені.
У більшості випадків слюсар не буде забезпечувати пожежну сигналізацію приміщення, тому, складаючи проект для замовника, вам потрібно включити формулювання, в якому зазначається, що необхідна пожежна сигналізація приміщення, електромагнітний замок повинен бути пов’язаний з ним, а також взаємозв’язок має бути "ІНШИМИ".
Там, де будівля має захист FAS, NFPA 72-2010 вимагає, щоб будь-який пристрій, що використовується для електронного блокування дверей у напрямку виходу, повинен підключатися до FAS. Необхідна функція розблокування повинна виконуватися до або одночасно з спрацьовуванням будь-яких приладів сповіщення в громадському режимі в зоні (зонах), що обслуговуються нормально замкненими вихідними дверима. Крім того, всі двері, які повинен розблокувати ФАС, повинні залишатися незамкненими, доки уповноважена особа не скине стан блоку управління ФАС. Приклади дверей, які зазвичай тримаються закритими і зачиненими на замок, включають ті двері, які відкриваються в сходовій огорожі або двері в горизонтальному вихідному (вихідному) шляху, що веде від будівлі.
Додаткові та супутні вимоги містяться в будівельному кодексі та Кодексі безпеки життєдіяльності (LSC). LSC має ті самі вимоги до розблокування, але він не дозволяє спрацьовувати ручну пожежну сигналізацію для запуску системи розблокування.
Там, де зачинені двері можуть ізолювати людину, наприклад у вестибюлі ліфта, LSC вимагає двосторонньої системи зв'язку для контакту між фойє ліфта та центральним пунктом управління, в якому постійно працює персонал, який пройшов навчання і який уповноважений надати екстрену допомогу.
Крім того, згідно з NFPA 72-2010, де батареї служать вторинним джерелом живлення, конструкція системи не може використовувати батареї для підтримки дверей у заблокованому стані, якщо блок управління пожежної сигналізації не має схеми та достатнього вторинного живлення, щоб забезпечити розблокування виходів протягом 10 хвилин після втрати первинної потужності. Виняток з цього правила: замки, що живляться від незалежних джерел живлення, призначених для блокування живлення та функцій контролю доступу, які розблокуються при втраті енергії, не повинні відповідати попередній вимозі.
Я бачив, як підрядник пожежної сигналізації забезпечив інтерфейсне реле, яке управляється пожежною сигналізацією, і я підніс би пару проводів до місця розташування цього реле; а потім було зроблено певну домовленість щодо електричного підключення та перевірки функціонування блокування контролю доступу в стані тривоги.
Іноді підрядник пожежної сигналізації постачав проводку між контролем доступу та панеллю управління пожежної сигналізації (F.A.C.P.). Все-таки розумно бути присутнім для перевірки функціональності, щоб відшкодувати свою компанію за несправності або проблеми пізніше.
