Встановлення - робочий стіл SIMulation

Зміст

• 1 Передумови
  • 1.1 Хост і реєстратор даних у режимі реального часу
  • 1.2 Центр управління та інтерфейс людина-машина
  • 1.3 MLToolkit
  • 1.4 PYToolkit
• 2 Завантажити посилання
• 3 Сумісність версії клієнт-сервера
• 4 Інструкції з монтажу
  • 4.1 Завантаження зображень DVD ISO
  • 4.2 Інструкції з встановлення DVD (графічні)
    • 4.2.1 Linux
    • 4.2.2 Windows
    • 4.2.3 Екран привітання
    • 4.2.4 Екран ліцензійної угоди
    • 4.2.5 Екран Install Manager
    • 4.2.6 Екран компонентів
    • 4.2.7 Екран шляху MATLAB
    • 4.2.8 Екран призначення
    • 4.2.9 Екран інсталяції журналу
  • 4.3 Інструкції з встановлення Linux DVD (текст)
  • 4.4 Додайте MLToolkit до шляху MATLAB

Передумови

Хост і реєстратор даних у режимі реального часу

• Будь-яка паралельна система iHawk
• Модуль годинника та переривань у реальному часі (RCIM)
• Паралельний RedHawk Linux від 4.1 до 7.x (32 або 64 біти)
• Планувальник частоти на основі RedHawk Linux
• 500 Мб дискового простору.

Центр управління та інтерфейс людина-машина

• Рекомендується роздільна здатність екрану 1280x768 або вище (1024x600 можна використовувати в повноекранному режимі)
• Windows XP, Windows Vista, Windows 7 або Linux (32 або 64 біти)
• 200 Мб дискового простору
• Для відтворення відео на Linux потрібен Adobe Flash ™.

MLToolkit

• MATLAB® версії R2008b або пізнішої версії, включаючи R2014a (32 або 64 біт у Windows або Linux)
• Simulink®
• Simulink Coder®. Сам Simulink Coder вимагає MATLAB Coder®.
• Windows XP, WIndows Vista, Windows 7 або Linux (32 або 64 біти)
• 200 Мб дискового простору
• Adobe Flash ™ для відтворення відео.

PYToolkit

Посилання для завантаження

Сумісність версії клієнт-сервера

Починаючи з версії SIMulation Workbench 4.0-1, набір продуктів SimWB перейшов до основної схеми нумерації основних.

• Якщо різниться лише номер версії технічного обслуговування, тоді очікується сумісність між сервером та клієнтським програмним забезпеченням.
  • Наприклад: Сервер 4.1-1 і Клієнт 4.1-7 сумісні.
• Якщо номер другорядної версії відрізняється, тоді між сервером та клієнтським програмним забезпеченням існує незначна несумісність.
  • Наприклад: Сервер 4.1-1 та Клієнт 4.2-1 можуть мати незначні проблеми несумісності, і деякі речі можуть не працювати.
• Якщо основний номер версії відрізняється, то існує серйозна несумісність між сервером та клієнтським програмним забезпеченням.
  • Наприклад: Сервер 5.1-1 та Клієнт 4.2-1 можуть мати серйозні проблеми несумісності, і все буде працювати неправильно.

Інструкції з Інсталяції

Завантаження зображень DVD ISO

Зображення DVD із останньою версією ISO можна завантажити, відвідавши: http://license.simwb.com

Єдиний образ ISO містить як 32-розрядну, так і 64-розрядну версію як для Linux, так і для Windows (програмне забезпечення для хосту та реєстратора в режимі реального часу можна встановити лише на RedHawk Linux).

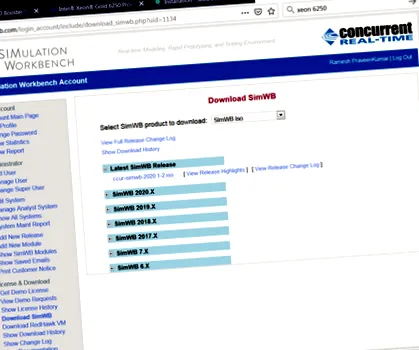

Зображення: Сторінка завантаження ISO SimWB

Заповніть форму за допомогою логіну та пароля, що надаються компанією Concurrent, отримуючи доступ до програмного забезпечення.

Інструкції з встановлення DVD (графічні)

Linux

Станьте коренем, підключіть образ ISO або фізичний носій (якщо система не налаштована на автоматичне монтування носія, коли він вставляється в привід DVD), і запустіть сценарій встановлення.

Windows

Вставте фізичний носій у привід DVD, або ви можете встановити завантажений ISO за допомогою будь-якого програмного забезпечення віртуального приводу (WinISO) або скористатися 7zip для вилучення вмісту та встановлення звідти. Якщо ввімкнено автоматичний запуск, дозвольте йому запустити Setup.exe. В іншому випадку відкрийте привід DVD у Провіднику та двічі клацніть на Setup.exe (або Налаштування, якщо розширення імен файлів приховані).

---
