Укомплектований ноу-хау та інструкціями щодо джерела живлення постійного струму!

Правильна установка блоку живлення

Правильна установка блоку живлення необхідна для вашої особистої безпеки та довговічності джерела живлення.

Стан монтажу

1. Розмістіть основний корпус блоку живлення горизонтально на рівній, гладкій, стійкій поверхні.
2. Не використовуйте блок живлення в середовищі з надмірним пилом або агресивними газами.
3. Переконайтеся, що ваш блок живлення має належну вентиляцію. Не встановлюйте блок живлення у закритому приміщенні, де заблоковано тепло, яке надходить від випускних отворів джерела живлення.
4. Обов’язково встановлюйте блок живлення в сухому приміщенні.

Як встановити

Встановлюючи блок живлення в стійку, переконайтесь, що ваш блок живлення має належну підтримку. Це можна зробити за допомогою важких розсувних рейок або Г-подібних опорних кутів, встановлених нижче джерела живлення.

Недостатня підтримка

З кутами підтримки

Час життя

Термін служби джерела живлення може бути скорочений до 50% нормальних умов, коли температура навколишнього середовища підвищується лише на 10 ° C.

(Термін служби джерела живлення, зазначений у каталозі, базується на температурі навколишнього середовища близько 20 ° C.)

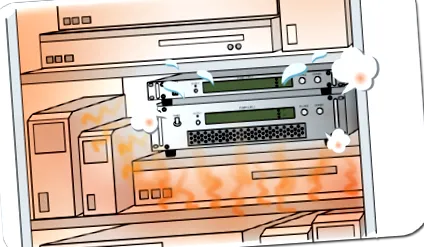

СТОП! Екологічні умови, які можуть скоротити термін служби вашого джерела живлення

Вузькі простори або огородження, як правило, затримують тепло і можуть скоротити термін служби вашого джерела живлення. Коли затруднені повітрозабірники або вентиляційні отвори, помірність всередині джерела живлення різко зростає, а термін служби джерела живлення зменшується.

Місце для випромінювання повинно бути більше 4 "від повітрозабірника і 12" від випускних отворів .

Коли блок живлення встановлений у запиленому середовищі або занадто близько до підлоги, це спричиняє накопичення пилу всередині джерела живлення, що призводить до недостатньої продуктивності та зменшення терміну служби.

Підключення вантажу

На стабільність вашого електроживлення та шум пульсацій безпосередньо впливатиме його проводка та заземлення.

• Використовуйте дроти, досить товсті для вашого застосування. Використовуйте якомога меншу довжину.
• Виберіть електричний провід з ПВХ (105 ° C) відповідної номінальної напруги

Потужність електричного дроту, максимальна довжина, обмежена максимальною компенсацією напруги за допомогою дистанційного зондування (0,5 В/відвід), повинна враховуватися при підключенні до навантаження. Дивіться таблицю нижче, щоб визначити правильний розмір дроту.

AWGmm 2 Макс. струм [A]

18	1.1	2
16	1.3	7
14	2.1	11
12	3.3	18
10	5.3	23
8	8.4	39
6	13	67
4	21	106
2	33	170
1	42	209
1/0	53	270
2/0	67	330
3/0	85	350

• При паралельному підключенні декількох навантажень підключайте до кожного навантаження

---
