У цій статті ми розглянемо як вибрати зарядний пристрій LIPO -, і, сподіваємось, це має дати вам ідею щодо вибору найкращого зарядного пристрою LiPo для мультикоптерів.
Купуючи зарядний пристрій LiPo, було б простіше, якби ви могли просто зайти до хобі-магазину та запитати у персоналу, яке зарядне обладнання вам слід придбати. Однак якщо ви отримуєте його в Інтернеті, ви майже самостійно. Тому вивчіть заздалегідь, знаючи, що вам потрібно, і які доступні варіанти дуже важливі.
Ми поговорили про те, як вибрати найкращий акумулятор LiPo для вашої міні-квадратури. Ми охопили більшість областей будівництва та літаючих квадрокоптерів, але зарядний пристрій LiPo згадується рідко. У цій публікації ми розглянемо деякі ключові фактори вибору гарного зарядного пристрою LiPo для вашого квадрокоптера та інших мультироторів.
Це важливе значення при виборі найкращого зарядного пристрою LiPo.
Ось декілька рекомендацій зарядного пристрою lipo від нашої групи мультироторів: 5 найкращих зарядних пристроїв LiPo для міні-квадроциклів. Однак ми закликаємо вас прочитати цей посібник, щоб дізнатися про основи та технічні характеристики, перш ніж приймати рішення.
Існують непрограмовані зарядні пристрої, які мають функцію «підключі і заряди». Вам просто потрібно підключити акумулятор до цих зарядних пристроїв, і він почне заряджатись, ніякого введення від користувача не потрібно. Це може здатися простим і економічним теж, але вони дуже повільно заряджаються, і ви не можете змінити будь-які налаштування та параметри.
Непрограмований зарядний пристрій LiPo

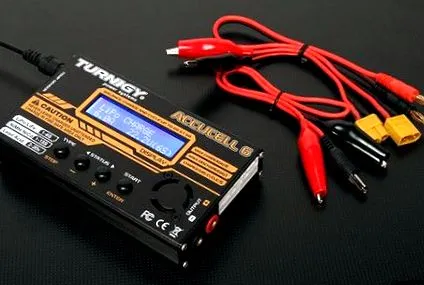

Високоякісні зарядні пристрої сьогодні майже всі комп’ютеризовані та програмовані. Програмований зарядний пристрій дозволяє встановлювати всілякі параметри, такі як струм зарядки, тип акумуляторів, період зарядки тощо. Вони показують вам стан акумулятора, наприклад, яку напругу має кожна комірка, скільки струму в них заряджено і так далі на. Це в основному управляє заряджанням для вас так, як ви хочете, забезпечуючи безпечне та точне заряджання акумуляторів.
Деякі програмовані зарядні пристрої також роблять розумні речі, зокрема, регулюючи струм зарядки залежно від температури зарядного пристрою, автоматично визначаючи кількість елементів батареї та рівень напруги акумулятора. Ви навіть можете розрядити акумулятор для зберігання за допомогою деяких програмованих зарядних пристроїв.
Тож неодмінно йдіть на програмований зарядний пристрій, якщо у вас є бюджет.
Деякі заряди можуть заряджати акумулятор Lipo до 4S, інші до 6S і навіть вище. Все залежить від того, що вам потрібно, зараз і в майбутньому. Для більшості людей я вважаю, що підтримка 6S - це добре, і наразі вона повинна бути більш ніж достатньою. Якщо ви літаєте на мікро-квадроциклах з батареями 1S, ви також можете переконатися, що зарядний пристрій також може заряджати 1S (хоча ви можете зробити кабель, який заряджає батареї 4x1S як 1 батарею 4S, як це)
Струм заряду обмежений двома факторами:
- Скільки ваш LiPo акумулятор МОЖЕ ВЗЯТИ
- Скільки ваш зарядний пристрій МОЖЕ НАДАТИ
З міркувань безпеки батареї LiPo часто рекомендується заряджати при температурі не більше 1С. Хоча деякі дорогі акумулятори LiPo рекламуються як пристрій із швидкою зарядкою, який можна заряджати при температурі 2C і навіть вище. Якщо ваші батареї не дуже хороші, і ви заряджаєте занадто швидко, вони можуть перегрітися.
Заряджати при температурі 1С означає, що ви заряджаєте "з розрахунку на свою ємність". Наприклад, якщо у вас є акумулятор LiPo 3S 2000mAh, струм заряду складе 1C x 2000mAh = 2000mA = 2A; Для зарядки при температурі 2 ° С струм заряду буде подвійним, при 2 х 2000 мА = 4 А.
Кожен зарядний пристрій має номінальну потужність та максимальний номінальний струм заряду. Максимальний струм заряджання, який може забезпечити зарядний пристрій, обмежується цими показниками, залежно від того, який з обмежень досягнений першим.
Як впливає номінальна потужність на струм? В основному ви берете потужність і ділите її на напругу, отримуєте струм. (P = V * I)
Наприклад, для зарядного пристрою потужністю 100 Вт для зарядки 4S LiPo напруга буде повністю зарядженим 16,8 В, тому ви можете розрахувати максимальний струм заряду 100 Вт/16,8 В = 5,9 А.
Зверніть увагу, що цей струм насправді змінюється, коли напруга змінюється протягом циклу зарядки. Коли акумулятор розряджається при напрузі 14 В, зарядний пристрій може фактично заряджатися швидше при 100 Вт/14 В = 7,1 А. Струм поступово зменшується зі збільшенням напруги акумулятора і, зрештою, до 5,9 А, коли акумулятор майже повністю заряджений.
У наступному розділі ми можемо дізнатись про те, як вибрати потужність зарядного пристрою.
Потужність зарядного пристрою LiPo вимірюється у ватах, яка обчислюється множенням напруги (вольт) та струму (ампер). Якщо ваш зарядний пристрій не відповідає потребі живлення, ви можете виявити, що він заряджає акумулятор слабшим струмом.
Обчисліть необхідну потужність
Визначити, скільки вам потрібно енергії в зарядному пристрої, ви можете просто помножте зарядну напругу і струм. Наприклад, щоб зарядити LiPo 3S на 2000 мАг при 12,6 В при 1C (2A), вам знадобиться зарядний пристрій потужністю 25,2 Вт (= 12,6 V x 2A) або вище. Тож зрозуміло, що якщо ви хочете заряджатись при температурі 2C (4A), вам знадобиться подвійна потужність до 50,4 Вт.
Зверніть увагу, що при роботі з різною кількістю осередків LiPo максимальний струм заряду також змінюється, але він не повинен перевищувати максимальну швидкість заряду зарядного пристрою LiPo. Наприклад, для зарядного пристрою потужністю 50 Вт, який має номінальну потужність Максимальний струм заряду 5А, Ви виявите, що фактичний максимальний струм заряду для акумулятора 3S становить лише близько 4А (= 50 Вт/12,6 В). Але для акумулятора 2S розрахований результат зараз становить майже 6А (= 50 Вт/7,4 В). Але ви не зможете зарядити при 6A, оскільки зарядний пристрій розрахований на максимум 5A .
Поки це лише оцінка, є також втрата ефективності, тому вам точно потрібна більша потужність, ніж кількість з нашого розрахунку. Безпечно припустити втрату потужності близько 20%, тому, якщо ви розглядаєте 50 Вт, хорошим вибором буде заряд 60 Вт (50 * 120%).
Вам потрібна вища потужність для паралельної зарядки
Як тільки ви почнете заряджати батареї високої напруги або почнете робити паралельну зарядку, вам знадобиться більш потужний зарядний пристрій. Давайте підрахуємо, скільки енергії нам потрібно для паралельної зарядки:
Наприклад, щоб одночасно заряджати шість акумуляторів LiPo 3S 2200mAh при 1C, максимальний струм заряду складе 13,2A (= 1C x 2200mA x 6). А потреба в енергії склала б 199,6 Вт (= 13,2 А * 12,6 В * 120%). У цьому випадку я отримаю зарядний пристрій потужністю 200 Вт або більше з максимальним струмом заряду 14 А або вище. Ви, звичайно, можете використовувати зарядний пристрій меншої потужності, єдиний мінус - зарядка триватиме довше, оскільки вона не може забезпечити стільки енергії та струму.
