Надлишкові джерела живлення підтримують роботу машини, коли живлення відключається
Одним із способів безпечної виробничої лінії та виробничих процесів є використання резервної системи живлення. Добре спланована система включає не тільки кілька джерел живлення, але і кілька надлишкових вхідних ліній живлення змінного струму.
У резервному компонуванні більше одного джерела живлення живить одну рейку напруги. Якщо одне джерело живлення виходить з ладу, інше продовжує забезпечувати всі потреби в енергії цієї рейки. Крім того, окрема подача на кожен вхід джерела живлення допомагає відмові стовбура на первинній стороні.

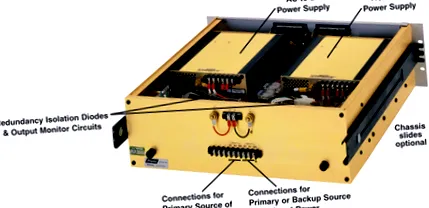

Резервні системи живлення мають різні функції. деякі з них - це цілі вузли під ключ, що включають перенапруження, захист від перенапруги, діодні ізоляції, сигналізацію та дистанційне зондування напруги. Інші є більш простими, складаються лише з джерел живлення та монтажних рамок. Однак більшість джерел живлення неможливо просто підключити паралельно, тому для цих систем користувачі повинні додати ізолюючі діоди та, можливо, спеціальні функції, необхідні для конкретної установки.
Існує два типи методологій резервного живлення: первинне/резервне (100% резервування) та однопровідне розподіл струму. У первинній/резервній конфігурації ви підключаєте виходи двох однакових джерел живлення до спільної точки через ізолюючі діоди - це найпоширеніший спосіб забезпечення надмірної напруги постійного струму. Вихід первинного джерела живлення встановлений вище, ніж вихідний джерела живлення, гарантуючи, що ізолюючий діод резервного джерела живлення є зворотним. Тільки первинна подача подає струм на навантаження. Однак, якщо первинна напруга живлення опускається нижче резервної напруги, ситуація змінюється, і лише резервна подає струм навантаження. У будь-якому випадку напруга навантаження не переривається під час переключення.
У цій конфігурації для обох джерел живлення можна встановити однакову напругу. Але з практичної точки зору вони не можуть залишатися точно збалансованими протягом тривалих періодів. Навіть різниця у вихідних напругах лише в кілька мілівольт (через зміни робочої температури, струму навантаження, старіння компонентів тощо) може перемикати навантаження з одного джерела живлення на інше і назад.
Конфігурація спільного розподілу струму з одним дротом дозволяє паралельно підключати подібні блоки, і кожен блок розподіляє навантаження в межах +/- 5%. Термін "100% надмірність" відноситься до систем, де резервне живлення забезпечує весь необхідний струм робочого навантаження. Іншим підходом є (n + 1) надмірність, де n - кількість джерел живлення з розподілом струму, підключених паралельно для отримання необхідного вихідного струму, плюс додаткове джерело живлення, що має той самий номінальний струм, що й інші, для забезпечення повного вихідного струму в подія одного резервного копіювання не вдається.
