Типи графіків Економіка 2
У цьому курсі використовуються три типи графіків: лінійні, кругові та стовпчасті графіки. Кожен з них обговорюється нижче.
Лінійні графіки
Називаються графіки, які ми обговорювали до цього часу лінійні графіки, оскільки вони показують взаємозв'язок між двома змінними: однією, виміряною на горизонтальній осі, а іншою, виміряною на вертикальній осі.
Іноді корисно показувати більше, ніж один набір даних на одних і тих же осях. Дані в таблиці нижче наведені на малюнку 1, який показує взаємозв'язок між двома змінними: довжиною та середньою вагою для американських хлопчиків та дівчаток протягом перших трьох років життя. (Медіана означає, що половина всіх дітей важить більше цього, а половина важить менше.) Лінійний графік вимірює довжину в дюймах на горизонтальній осі і вагу в фунтах на вертикальній осі. Наприклад, точка А на малюнку показує, що хлопчик довжиною 28 дюймів матиме середню вагу близько 19 фунтів. Один рядок на графіку показує співвідношення довжина-вага для хлопчиків, а інший рядок - відносини для дівчаток. Цей графік широко використовується медичними працівниками, щоб перевірити, чи фізично розвивається дитина приблизно на шляху.

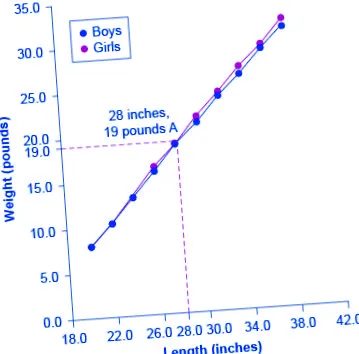

Фігура 1. Співвідношення довжини та ваги для американських хлопчиків та дівчаток.
Спробуй це
Не всі відносини в економіці є лінійними. Іноді це криві. Малюнок 2, нижче, представляє інший приклад лінійного графіку, що представляє дані з таблиці нижче. У цьому випадку лінійний графік показує, наскільки рідким стає повітря, коли ви піднімаєтесь на гору. Горизонтальна вісь малюнка показує висоту, виміряну в метрах над рівнем моря. Вертикальна вісь вимірює щільність повітря на кожній висоті. Щільність повітря вимірюється вагою повітря в кубічному метрі простору (тобто коробки, що вимірює один метр у висоту, ширину та глибину). Як видно з графіку, тиск повітря найвищий на рівні землі і стає легшим під час підйому. Малюнок 1 показує, що кубічний метр повітря на висоті 500 метрів важить приблизно один кілограм (близько 2,2 фунта). Однак із збільшенням висоти щільність повітря зменшується. Кубічний метр повітря на вершині Евересту, приблизно на 8 828 метрів, важив би всього 0,023 кілограма. Розрідження повітря на великій висоті пояснює, чому багатьом альпіністам потрібно використовувати кисневі баки, коли вони досягають вершини гори.
Малюнок 2. Зв'язок висоти і щільності повітря.
Відношення довжини до ваги та відношення висоти до щільності повітря на цих двох малюнках представляють середні показники. Якби ви збирали фактичні дані про тиск повітря на різних висотах, одна і та ж висота в різних географічних місцях мала б дещо різну щільність повітря, залежно від таких факторів, як віддаленість від екватора, місцеві погодні умови та вологість повітря . Подібним чином, вимірюючи зріст і вагу дітей на попередньому лінійному графіку, діти певного зросту мали б діапазон різної ваги, дещо вище середнього, а деякі нижче. У реальному світі такі різновиди даних часто зустрічаються. Завдання дослідника - організувати ці дані таким чином, щоб допомогти зрозуміти типові закономірності. Вивчення статистики, особливо в поєднанні з комп'ютерною статистикою та програмами для роботи з електронними таблицями, є великою підмогою в упорядкуванні такого роду даних, побудові графіків лінійних графіків та пошуку типових основних зв'язків. Для більшості спеціальностей економіки та соціальних наук колись буде необхідний курс статистики.
Спробуй це
Один загальний лінійний графік називається a часовий ряд, в якому горизонтальна вісь показує час, а вертикальна - іншу змінну. Таким чином, графік часових рядів показує, як змінна змінюється з часом. На малюнку 3 показано рівень безробіття в США з 1975 року, де безробіття визначається як відсоток дорослих, які хочуть роботу і шукають роботу, але не можуть її знайти. Точки рівня безробіття в кожному році наносяться на графік, а лінія потім з'єднує точки, показуючи, як рівень безробіття рухався вгору і вниз з 1975 року. За таким графіком легко помітити часи високий рівень безробіття та низький рівень безробіття.
Малюнок 3. Рівень безробіття в США, 1975–2014.
Спробуй це
Кругові графіки
A круговий графік (яку іноді називають круговою діаграмою) використовується, щоб показати, як загальний підсумок поділяється на частини. Коло представляє групу в цілому. Зрізи цього кругового «пирога» показують відносні розміри підгруп.
