Перетворювач радіосигналу для радіосигналу ПК включає в себе лише 12-вольтовий джерело живлення
Перетворення джерел живлення для ПК для аматорського обладнання
Ось додаткова інформація, заснована на нашому досвіді, яка може виявитися вам корисною, якщо ви вирішите взятися за цей проект. Зазвичай на одній стороні блоку живлення є ярлик, який повідомляє вам про його параметри, наприклад, “12 В постійного струму, 6 ампер, макс. 200 Вт”
Це не точне перетворення, як ви можете бачити: 200 Вт, розділене на 12 вольт, дорівнює приблизно 16,7 ампер, але в запасі говориться, що максимум 6 ампер при 12 вольт. Різниця виникає, якщо врахувати, що джерело живлення розроблено для подачі не лише +12 В постійного струму.
Загальний коефіцієнт потужності джерела живлення є сумою всіх виходів усіх різних напруг, тоді як 6-амперний рейтинг джерела живлення 12 вольт застосовується лише до тієї частини джерела живлення. Отже, це означає, що максимальна потужність 12-вольтового джерела живлення становить 72 Вт, а інші 128 Вт доступні для інших напруг. Але зверніть увагу, що зображений на малюнку блок живлення визначає максимум 125 Вт для поєднання як 3,3-вольтних, так і 5-вольтових джерел.
Решта 3 Вт покриватимуть джерела слабкого струму -12 вольт і -5 вольт. Перетворюючи один із цих джерел живлення, ви повинні переконатись, що ви не отримуєте більше енергії від кожної напруги, ніж може обробляти ця конкретна секція джерела живлення, і що загальна витрата енергії всіх джерел живлення не перевищує загальної номінальної потужності живлення (в цьому випадку 200 Вт).
Оскільки це перетворення включає в себе лише 12-вольтовий джерело живлення, ми обмежуємося 6 амперами від 12-вольтової лінії, і це не перевищить обмеження в 200 Вт, тому немає турбот. Якщо ви вирішили розширити це питання і використовувати 5-вольтові та/або 3,3-вольтові джерела живлення, обов’язково обчисліть очікуване споживання потужності від кожної напруги та додайте їх усі разом, щоб перевантажити джерело живлення.
З новим джерелом живлення Pentium і вище, більше мікросхем перейшло на 12 вольт, отже, на кінці 12 вольт більше струму. Більшість високоякісних настільних приладів оцінюються приблизно в 17 ампер, але цей рейтинг може бути загальним поточним. Пам'ятайте, що у багатьох комп'ютерних витратних матеріалах може бути більше однієї 12-вольтової рейки. Ці характеристики зазвичай доступні для більшості блоків живлення десь в Інтернеті.
Визначте дроти на 20-контактному (або 24-контактному) роз’ємі
Коли ви потрапляєте в запас, величезна кількість проводів і роз’ємів може бути трохи переважною, поки ви не відокремите їх і не зрозумієте, що вам потрібно турбуватися лише про деякі з них. Окрім основного 20-контактного роз'єму, який ви не можете пропустити, є також кілька 4-контактних роз'ємів Molex, з'єднаних між собою для жорстких дисків (їх може бути до восьми); і в кінці цього ряду роз'ємів Molex, як правило, є невеликий роз'єм для підключення гнучких накопичувачів (досить крихітний).
Також є власне квадратний 4-контактний роз’єм блоку. Квадратний блок-роз'єм також має два +12 вольт і два дроти заземлення, і, ймовірно, походить від тієї ж рейки, що і 4-контактні прямокутні роз'єми Molex.
Проводи головного 20-контактного (або 24-контактного) роз'єму мають кольорове кодування. Вони однакові для всіх джерел живлення ATX:
- +Провід 3,3 В помаранчевий
- +Провід 5В червоний
- -Провід 5 В (якщо вони є) білий
- +Провід 12 В жовтий
- -Провід 12 В синій
- дроти заземлення чорні
- Датчик “увімкнення” зелений
- + 5 В живлення в режимі очікування фіолетовий
- Індикатор "живлення хороший" сірий
Зелений провід датчика включення внутрішньо підключений до напруги 5 вольт через підтягуючий резистор. Якщо ви підключите цей провід до землі (будь-який чорний провід), джерело живлення ввімкнеться. Фіолетовий дріт живлення в режимі очікування видає +5 вольт, навіть якщо решта джерела живлення ще не ввімкнена, що дозволяє вам живити будь-яку ланцюг, яка може контролювати сигнал увімкнення/вимкнення. Сірий індикатор "живлення хороший" становить 5 вольт, якщо кожен з вихідних проводів працює на правильній напрузі, і його можна використовувати для живлення світлодіодного індикатора.

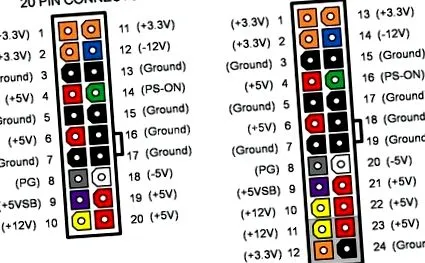

Великий 20-контактний роз'єм материнської плати складається з двох рядів по 10 контактів кожен. Якщо ви тримаєте роз'єм з напрямною клавішею вгорі (це шматок пластмаси, що стирчить з довгої сторони оболонки роз'єму), штифт один - це крайній лівий штифт у нижньому ряду (він квадратний), штифт 10 - крайній праворуч у нижньому ряду, штифт 11 - крайній лівий у верхньому ряду, а штифт 20 - крайній правий штифт у верхньому ряду (також квадратний).
Отже, для довідки, штифт один знаходиться прямо під штирком 11, а штифт 10 безпосередньо під штифтом 20. 24-контактний роз'єм влаштований однаково, за винятком того, що в кожному рядку 12 штифтів замість 10; отже, нижній ряд починається на штифті ліворуч і має штифт 12 на правому кінці, а верхній ряд має штифт 13 ліворуч і штифт 24 праворуч. Усі посилання на висновки в цій статті стосуватимуться 20-контактного роз’єму, тому, якщо ви використовуєте БП з 24-контактним роз’ємом, вам доведеться внести необхідні налаштування.
